As operações de carregamento e transporte são as mais críticas e complexas nos processos de lavra, pois envolvem altos investimentos e custos operacionais. Caso não haja harmonização entre o tamanho dos equipamentos e o porte da operação, esses custos podem se agravar ainda mais. Portanto, o dimensionamento eficiente dos equipamentos é essencial para reduzir custos, eliminar desperdícios e alcançar uma operação mais produtiva.

Pensando nisso, preparamos um conteúdo exclusivo explicando o passo a passo para se realizar um dimensionamento eficiente dos equipamentos. Se você tem interesse em saber mais, continue lendo este conteúdo!

PONTOS PARA OBSERVAR ANTES DE REALIZAR O DIMENSIONAMENTO DOS EQUIPAMENTOS:

• A escala de produção tem influência direta no tipo de equipamento selecionado;
• As frotas de carregamento e transporte são frotas dependentes, a eficácia e disponibilidade de cada um afeta os requisitos da outra;
• O empolamento e fragmentação gerada pelo desmonte tem impacto no volume movimentado

DIMENSIONANDO OS EQUIPAMENTOS.

1 – Calcule o acréscimo de volume (empolamento) que o material sofrerá após ser desmontado:

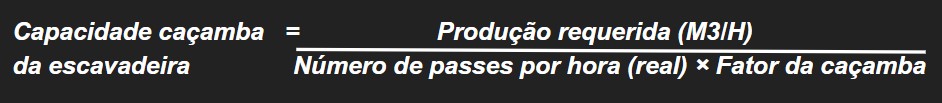

2 – Determine a capacidade da caçamba da escavadeira:

Para isso é necessário seguir os requisitos de produção e as condições de funcionamento:

2.1- Identifique o Tempo de um passe da escavadeira conforme a dificuldade que o material apresenta ao ser escavado ou carregado:

E: Material de fácil escavação;

M: Material mais consolidado;

M-H: Material mais resistente, com escavação média a difícil;

H: Material resistente.

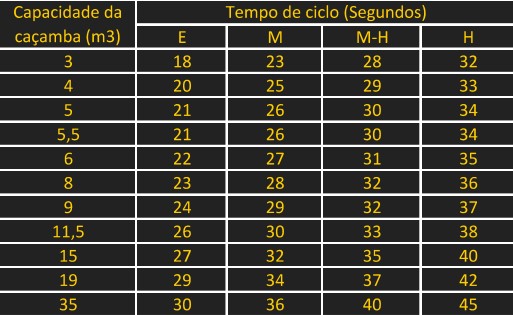

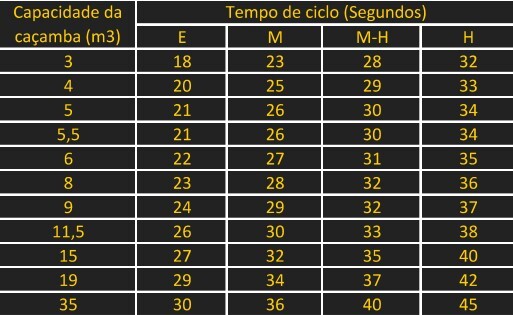

A seguinte tabela serve como referência, com dados de campo e distribuição probabilística.

2.2- Calcule o Número de passes por hora:

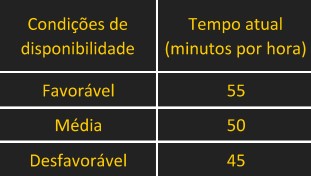

2.3- Defina o Fator de produção:

Os seguintes valores de referência podem ser considerados:

2.4 Identifique o Fator de Ângulo de giro:

2.5 Obtenha o Número de passes por hora (real):

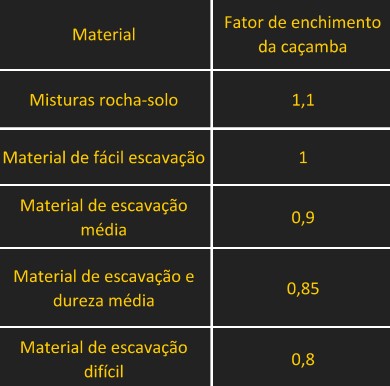

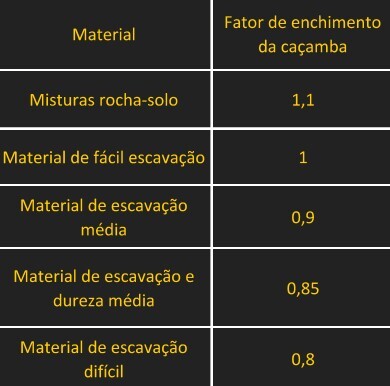

2.6 Identifique o Fator de enchimento da caçamba:

2.7 Estipule o fator da caçamba:

Após determinar a capacidade da caçamba da escavadeira é necessário definir o tipo e o número de caminhões que correspondam a essa capacidade:

3- Defina o Tempo de ciclo do caminhão:

O tempo de ciclo do caminhão é o somatório dos seguintes tempos:

Tempo de viagem vazio, Tempo de fila no carregamento, Tempo de manobra no carregamento, Tempo de carregamento, Tempo de viagem carregado, Tempo de fila no basculamento, Tempo de manobra no basculamento, Tempo de basculamento.

4- Determine a saída da escavadeira em tonelada por ciclo:

5- Calcule a capacidade do caminhão:

6- Estipule o tempo de carregamento do caminhão:

7- E por fim, identifique o número de caminhões necessários para o volume de material:
